皖南電機成功設計制造大扭轉高轉速制動器動態試驗臺

日前，一套大扭轉高轉速制動器動態試驗臺在皖南電機生產車間等待發往上海。這套試驗臺主要用于檢測重力提升設備如電梯、行車等的制動性能，對控制制動電機的質量，研究產品結構性能改進有著重要意義。

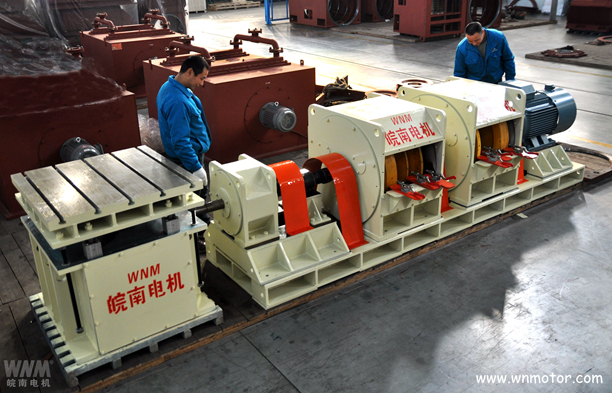

員工對動態試驗臺作最后的檢測。

制動電機型號多，檢測難度大，標準產品轉速范圍一般為750rpm-3000rpm，其制動力矩范圍一般為7.5N*m-1500N*m，普通的慣性輪制動電機試驗臺很難達到高轉速與大扭轉的檢測要求。

上海特種設備檢測研究院為了提高實驗能力和自動化程度，申請國家基金項目要求設計扭轉2000N*m轉速3000rpm的實驗系統。由于我公司曾在和諧號機車試驗平臺大慣量飛輪系統項目試制成功，所以上海特檢院委托我公司主持本次國家項目的設計與制造任務。

該系統采用的是慣性輪原理，系統慣性輪被拖動到標準轉速后，啟動制動器，通過檢測制動時間來測試制動電機制動性能。驅動電機采用變頻調速電機，與負載飛輪盤之間采用電磁離合器連接。系統運行過程中可以實現動態脫離，以排除驅動電機轉子動能對實驗的影響，計算機根據實驗所需的轉動慣量發送信號到PLC控制電磁離合機構。系統設計過程中，采用了簡單易操作的計算機控制系統、安全可靠的PLC連鎖檢測系統。輸出數據經過計算機處理并繪制出直觀的曲線圖，便于對產品性能的分析研究。

該實驗系統在國內同類設備中，實驗扭矩最大、實驗轉速最高、穩定性最好，各項性能指標均超過國家項目設定目標。我公司此次與上海特檢院的合作，也將開創了電機制造廠家設計制造先進檢測設備的先例，后期國內新型制動機電產品也將在本試驗系統檢測。

此次項目的完成，標志著皖南電機在自動化設備領域具有國內領先的設計與制造能力。

本文由安徽皖南電機股份有限公司原創發布，轉載請注明出處。
